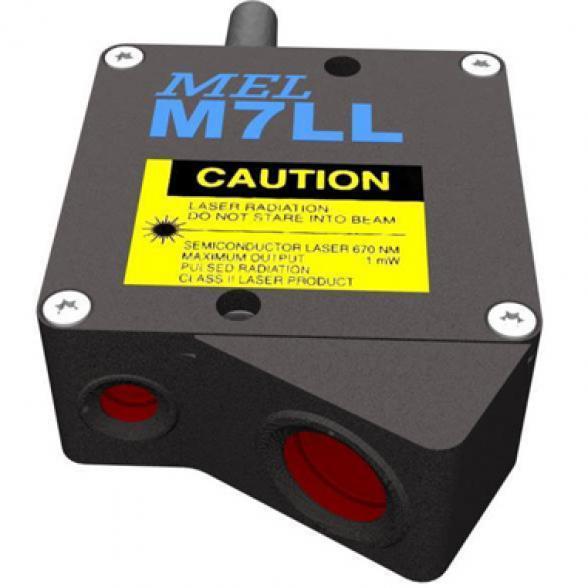

M7LL Capteur laser de déplacement

Capteur de déplacement laser M7LL

Description

Fréquence maximum 10 kHz, 8 fréquences, très nombreuses options, avec sortie Ethernet, le capteur laser M7LL est un capteur de déplacement laser équipé de récepteurs PSD (Position Sensing Detector). Ces récepteurs permettent de suivre de façon continue les variations très rapides des déplacements.

De plus, il est possible de remplacer les fenêtres du capteur de déplacement laser M7LL. Le boîtier est suffisamment robuste pour supporter des utilisations dans des environnements difficiles.

Capteur M7LL - Manuel d´utilisation

(PDF 1347Ko)
Logiciel Capteur M7LL

(ZIP 362Ko)
Capteur M7LL - Fiche technique

(PDF 551Ko)

Caractéristiques techniques

Le capteur laser M7LL présente les caractéristiques techniques suivantes :

Interface Ethernet,
Sorties analogiques,
Gammes de mesure : 0,5mm à 200mm,
Réponse en fréquence 10kHz,

Faible bruit,
Insensible aux variations noir/blanc,
Fenêtres de protection remplaçables.

Etendue de mesure (mm)	0,5	2	4	10	20	50	100	200
Linéarité +/- (mm)	0,001	0	0,01	0,02	0,04	0,1	0,2	0,4
Résolution (mm)	0,0002	0,0004	0,01	0,05	0,009	0,03	0,06	0,2
Sorties	+/- 10 V / RS232 / 4 ... 20 mA, opt.: ±5V/ 0...5V/ 0...10V/ 0...20mA

Applications

Le capteur laser M7LL est un capteur de déplacement laser utilisé dans de nombreuses applications du secteur de l'industrie :

Vérifications des dimensions,
Détection de la position de petites pièces,
Détection de la position d’un convoyeur,
Détection de la position d’un outil d’une machine de perçage,
Détection d’un doublon (feuille de papier ou autre),
Détection d’une position dans une machine outil,

Position du bras d’un robot,
Détection d’une présence,
Profondeur d’un trou aveugle,
Mesure d’un remplissage,
Analyse de vibrations,
Enregistrement de crash tests,
Test d’une suspension de voiture.
