S’équiper d’un micromètre avec Bullier Automation

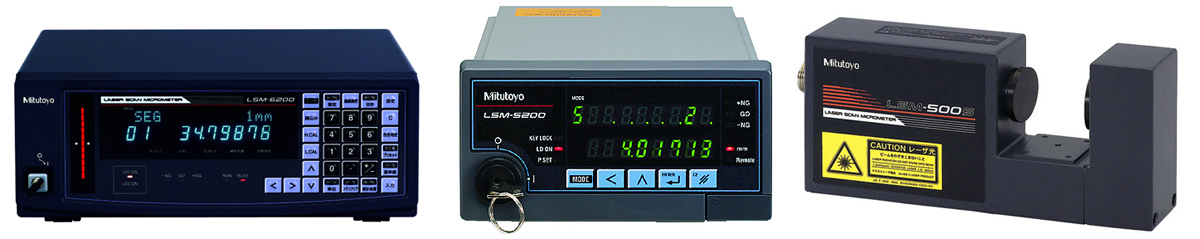

BULLIER Automation est spécialiste de la mesure au micron par balayage laser et vous propose des micromètres lasers performants. Les micromètres à balayage laser permettent la mesure des diamètres en continu et en laboratoire de métrologie. Un kit de calibrage avec piges certifiées COFRAC est disponible, posages en « V » ou entre-pointes, réglables, roulettes, boîtiers de protection, fenêtres soufflantes, etc. Les micromètres à balayage laser ont des interfaces série et analogiques, I/O et permettent l'acquisition, la sauvegarde des mesures et l'affichage des résultats.

Découvrez notre gamme de micromètres performants Bullier Automation pour effectuer des mesures précises des objets de petite taille. Nous sommes à votre écoute pour toute question relative à la mesure laser.

Qu’est-ce qu’un micromètre et à quoi il sert ? Les experts Bullier Automation vous expliquent comment utiliser un micromètre pour vous permettre d’effectuer des mesures fiables.

Qu’est-ce qu’un micromètre ?

Un micromètre est un outil permettant de mesurer la taille des objets très petits. Il est couramment utilisé en mécanique pour mesurer épaisseur, diamètres de cylindres ou diamètres d’alésage. La plage de mesure d’un micromètre est centrée à 25 mm et varie selon la taille de l’objet mesuré : de 0 à 25 mm ou de 25 à 50 mm. Certains modèles sont capables de réaliser des mesures en unités de 1 µm. Contrairement aux pieds à coulisse, les micromètres appliquent le principe d’Abbe, leur permettant d’offrir des mesures plus précises. Il existe plusieurs types de micromètres, adaptés aux différents usages et à la taille de l’objet mesuré :

• micromètres d’intérieur
• micromètres d’alésage
• micromètres tubulaires
• micromètres de profondeur
• micromètre numérique
• micromètre mécanique

Composition d’un micromètre

Un micromètre est composé des différentes parties :

• corps : une pièce métallique constituant le cadre
• tope : détermine le 0 de la mesure
• tang : un élément mobile déterminant la mesure du micromètre
• levier de fixation : un élément permettant de bloquer le mouvement de la pointe pour fixer une mesure afin qu’elle ne bouge pas, même si on retire l’objet à mesurer
• cliquet : une pièce limitant la force exercée lors de la réalisation de la mesure de contact
• tambour mobile : un élément, qui enregistre l’échelle de mesure en dizaines de mm
• tambour fixe : l’endroit où l’échelle fixe est marquée

Comment utiliser un micromètre ?

Pour utiliser correctement votre micromètre, il est important de respecter quelques règles :

• essuyer la surface de la touche fixe et de la broche avec un chiffon propre avant la mesure. Cela permet de retirer une mesure précise
• tenir le micromètre entre le pouce et l’index de la main gauche au niveau de la plaque thermorésistante située sur le cadre. Pincer le tambour avec le pouce et l’index de la main droite
• serrer la cible entre la touche fixe et la broche, tourner le limiteur de couple jusqu’à ce qu’il saute, puis lire la valeur
• lire la valeur sur l’échelle principale située sur la douille et sur l’échelle du tambour. Pour cela il faut utiliser la ligne sur le bord droit de la douille graduée pour lire la valeur en unités de 0,5 mm. Il faut ensuite se référer à la graduation du tambour sur laquelle la ligne centrale de la douille graduée s’aligne pour lire la valeur en unités de 0,01 mm

Précautions de manipulation

En utilisant le micromètre, il est important de garder en tête quelques précautions :

• étalonner le micromètre au moyen d’une cale étalon ou d’une jauge dédiée. La surface de la touche fixe doit être parfaitement plane, afin de garantir une mesure précise. Il est important d’utiliser régulièrement une pièce appelée cale étalon optique pour vérifier la planéité de la surface en fonction des anneaux de Newton
• limiter la dilatation thermique pour une mesure d’une cible métallique et d’étalonnage par cale étalon. Il faut éviter tant que possible de tenir le métal à mains nues ou utiliser des gants, qui ne transmettent pas la chaleur, conçus pour les travaux de précision
• garder l’intervalle d’étalonnage des micromètres égale de 3 mois à 1 an

Applications des micromètres

Les applications des micromètres sont variées et diverses :

• Mesure continue intégrée dans la production de fibres verre ou de fils de faible diamètre
• Mesure de diamètres extérieurs de pièces cylindriques
• Mesure de diamètres extérieurs et de circularité de pièces cylindriques
• Mesure des axes X et Y sur des câbles et des fibres
• Mesure de différences de niveau sur films ou bandes continus
• Mesure de distances entre les contacts de puces à circuits intégrés
• Mesure d'épaisseur de films et de bandes continus
• Mesure de mouvements de tête de disque laser et disque magnétique
• Mesure d'écartement de cylindre
